Теплица с печкой, как построить отапливаемую теплицу

Сейчас, когда земля на дачном участке mосвобождается, а до настоящих морозов еще далеко, самое время соорудить отапливаемую теплицу

В отапливаемой теплице можно сажать овощи ранней весной и дозаривать их осенью. Такая теплица спасет помидоры, перцы, баклажаны от внезапных поздних заморозков, от резких ночных похолоданий. Конструкция экономична, не требует большого расхода топлива - в основном это сушняк из леса.

Моя теплица построена еще в 1982 году и исправно служит до сих пор. Расположена она с востока на запад, длина 7 м, ширина 3 м, высота конька над проходом сначала была 2,8 м.

Ленточный железобетонный фундамент (поз.1) шириной 22 см и высотой 40 см сооружен на песчаной подушке толщиной около 20 см. В процессе бетонирования установлены анкерные болты для крепления основания и косяков дверей. С восточной стороны в фундаменте предусмотрен проем для двери.

Основание из досок, пропитанных горячим битумным составом, шириной 20 см и толщиной 6 см, защищено от влаги снизу и сверху полосами рубероида шириной 22 см. Угловые стойки сечением 10x10 см и промежуточные боковые стойки сечением 8x8 см имеют "четверти" для остекления.

Они установлены нижними шипами в соответствующие отверстия в основании. Проемы между стойками позволяют использовать стекло шириной 60 см.

Устройство отапливаемой теплицы

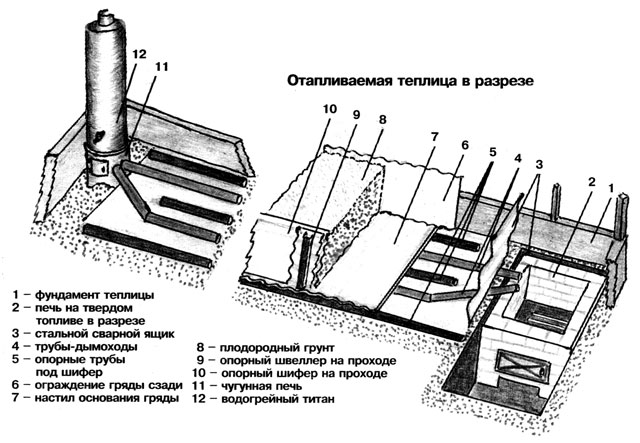

Рис. Отапливаемая теплица в разрезе

На верхних концах стоек, срезанных наполовину, смонтирован пояс из досок, подобных основанию. Они поставлены на ребро, пазы в них выбраны соответственно расположению стоек. Концы досок верхнего пояса связаны с фронтонными досками в шип стяжками из стальной проволоки с резьбой на концах.

Косяки дверей с обеих сторон служат несущими опорами фронтонных досок и форточных проемов над ними. Нижние концы косяков восточной двери крепятся к фундаменту анкерными болтами. Высота двери 1,75 м, ширина - 0,625 м.

Косяки западной двери установлены как и стойки и связаны с фронтонной доской, образуя форточный проем большего размера. Высота этой двери 1,25 м, ширина - 0,5 м.

Между угловыми стойками и косяками сделаны переплеты для остекления. Сверху фронтоны накрыты досками шириной 15 см в плоскости остекления крыши. На них настелены рубероид и кровельное железо.

Крыша двускатная, остекленная. Несущие стропилки длиной 2 м и сечением 8x2 см врезаны в доски верхнего пояса на глубину 8 см. Верхние концы их опилены под 45 градусов и попарно скреплены полосками железа.

Расстояние между соседними стропилками рассчитано под стекла шириной 30 см. Для защиты от влаги на них прибиты полосы рубероида шириной 5 см. Конек крыши из досок сечением 6x2 см тоже накрыт рубероидом и кровельным железом.

С каждой стороны крыши установлены откидные рамы на петлях, соединенных с коньком. Высота их подъема регулируется для вентиляции. Все деревянные конструкции теплицы снаружи покрыты олифой и железным суриком и внутри - белилами.

Отапливаемая северная гряда шириной 1,1 м и длиной 5,7 м. Перед тем как устраивать систему отопления, весь грунт до суглинка я перебросил на южную сторону теплицы. Для создания уклона в сторону печи часть суглинка удалил.

Из-за высокого уровня грунтовых вод пришлось изолировать кирпичную печь (поз. 2) в приямке в восточном углу теплицы. Туда установлен стальной сварной ящик (поз. 3) длиной 1,4 м, шириной 0,7 м, высотой 0,55 м, покрытый снаружи битумной мастикой. Чтобы вода не вытолкнула его из приямка, ящик заполнен кирпичами, а проемы вокруг него утрамбованы песком.

Для кладки печи я использовал красный и огнеупорный кирпич. Первую кладку сделал на песчано-глиняном растворе. Для прочности нижних рядов в раствор добавил цемент. Поначалу почти всегда яму с печью заливали вешние воды. При этом кладка размывалась.

Поэтому я переделал печь: вместо раствора использовал нитевидный асбест. Длину печи определила чугунная двухконфорочная плита, уложенная сверху кладки. На нее установил титан, дымовую трубу которого заглушил асбестом. Рядом - второй титан.

В северном углу теплицы в небольшом приямке - промежуточная чугунная печь с двумя отверстиями в боку диаметром 150 мм (поз. 11), на которую я поставил водогрейный титан (поз. 12). На выровненный суглинок уложил стальные толстостенные трубы-дымоходы диаметром 150 мм, одна из которых прямая, вторая - с двумя коленами (поз. 4).

Восточные концы труб, опираясь на край ящика, размещаются внутри печи, западные - вставлены в отверстия чугунной печи. По краям и в середине уложены опорные трубы (поз. 5).

Пространство между ними засыпано речным песком, слой которого ближе к печи увеличивается, чтобы шиферные листы основания гряды меньше нагревались (поз. 7). Для надежности уложил их в два слоя. С северной стороны гряды установил шифер (поз. 6).

Со стороны прохода листы (поз. 10) опираются на швеллерные Г-образные опоры (поз. 9), длинные концы которых уложены на основание. С торцов гряда обустроена толстостенными шиферными листами (на рисунке показан лист с востока). Площадь 6,3 м2, слой плодородного грунта около 45 см (поз. 8).

На западный титан я установил вытяжную трубу с задвижкой, выходящую наружу через отверстие в асбоцементной плите на крыше.

Все титаны окрашены в черный цвет, они постоянно наполнены водой. Температура воды зависит от времени топки печи и солнечного тепла. Топливо - сухостой, валежник и отходы древесины.

Южная гряда шириной 1,2 м и длиной 6,7 м не отапливается. Под плодородный грунт подсыпал речной песок слоем около 20 см. С трех сторон гряда примыкает к фундаменту, а на проходе уложены листы шифера, которые опираются на вбитые в землю стальные трубы. Площадь гряды 8 м2, плодородный слой около 50 см. Нагрев гряды происходит за счет прямого солнечного освещения.

Через 13 лет эксплуатации теплицы доски основания фундамента я заменил на швеллеры, деревянные несущие усилил стальными уголками, надстроенные фронтоны надежно соединил друг с другом стальными трубами и растяжками.

Изготовил верхние пары стропилок и скрепил их со старыми, верх застеклил, а боковые стропилки обтянул пленкой, прибитой через рейки гвоздями. Получилась ломаная крыша. Высота конька над проходом увеличилась до 4 м. Вытяжную трубу дымохода вывел через западный фронтон.

Более чем 20 лет выращиваю в теплице томаты, огурцы, перцы, дыни, баклажаны. В среднем с каждого квадратного метра получаю по 10 кг урожая.

Матвей Шалаевский, Дубна
